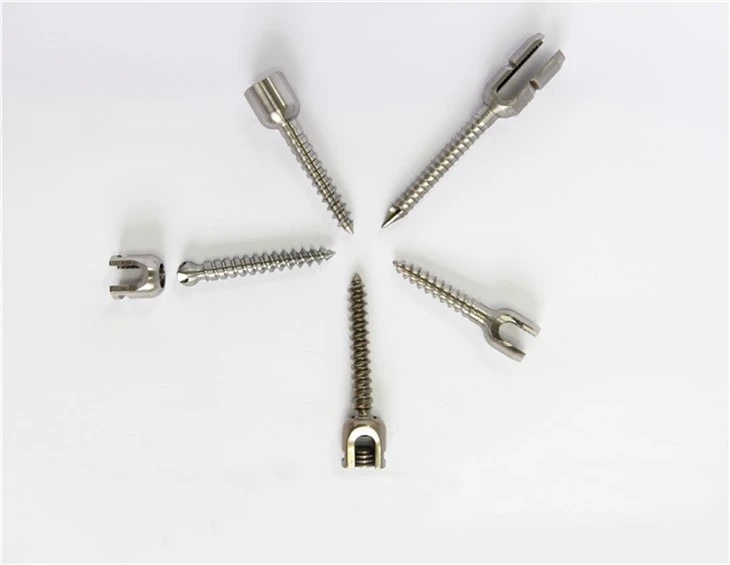

Použití pětiosého stroje může snížit celkové nastavení, čas stroje a příslušenství. Výhodou pětiosého obrábění je, že lze použít kratší nástroje, protože kombinaci nástroj/držák nástroje lze oddělit od jiných interferenčních ploch nebo prvků na obrobku. To je zvláště důležité u forem a forem. V tomto případě může použití prodloužení držáku nástroje obvykle dosáhnout na hlubší povrchy dutin. Kratší nástroje mohou snížit vibrace, čímž lze dosáhnout větších nebo kratších řezů, lepších povrchových úprav a delší životnosti.

S funkcí pětiosého úplného ovládání je snadnější přístup k více funkcím součásti, protože nástroj se může dynamicky naklonit mimo oblast interference na součásti. Plné pětiosé ovládání vám dává příležitost vylepšit těžko dostupné funkce, jako jsou rohy drážek nebo výstupků, a vytvořit tak hladší povrch. Pomocí funkce můžeme eliminovat potřebu sekundárního zpracování.

Vzhled a struktura stroje

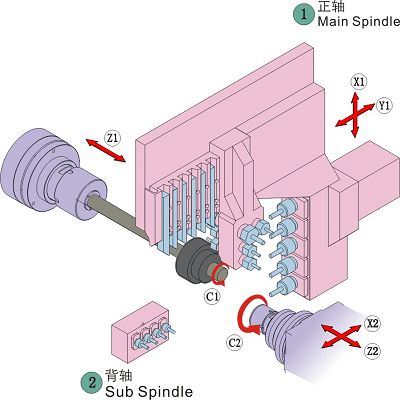

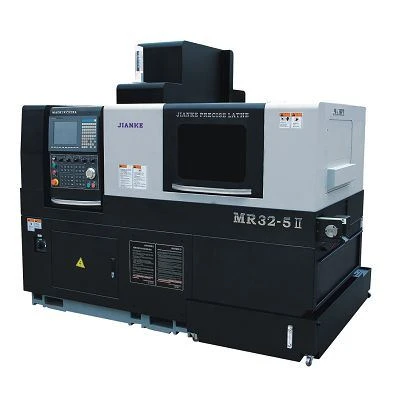

Vzhled	Rám nástroje

Parametr

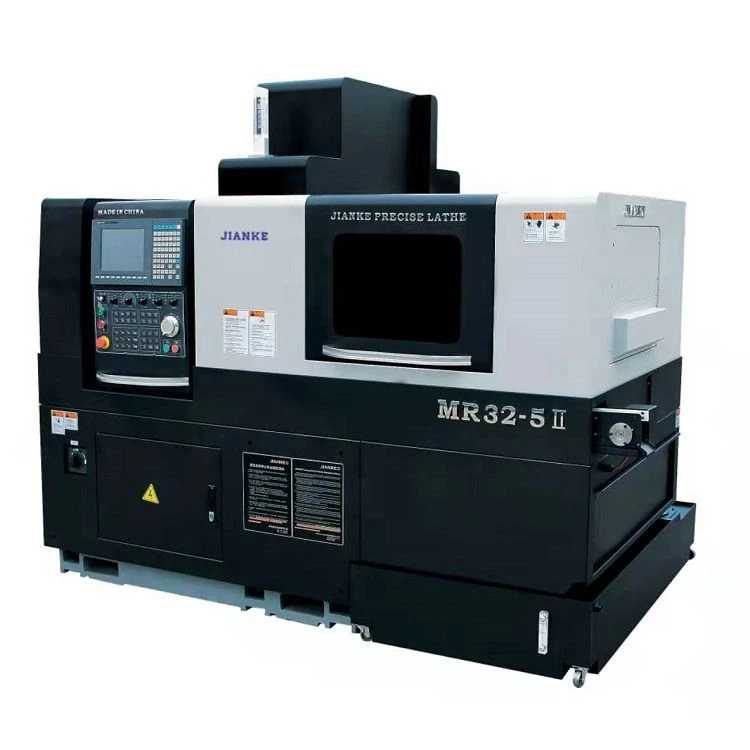

Položka		MR32-5II
Obrábění	Velikost materiálu mm	Φ2 mm až Φ32 mm
	Maximální průměr zpracování vřetena	Φ32 mm
	Maximální délka zpracování najednou	250 mm
	Maximální průměr vrtání hlavního vřetena	Φ13 mm
	Průměr závitu hlavního vřetena	M10
	Maximální průměr vrtání pomocného vřetena	Φ8 mm
	Průměr závitníku dílčího vřetena	M8
	Boční rotační nástroj, maximální průměr vrtání	Φ8 mm
	Boční rotační nástroj, maximální průměr řezání závitů	M6
Vřeteno	Rychlost hlavního vřetena	10 až 6000 ot./min
	Rychlost dílčího vřetena	10 až 6000 ot./min
	Min. Indexování osy C a hlavního vřetena	0.001°
	Průměr hlavního vřetena	Φ32 mm
	Vzdálenost pojezdu osy Z.	380 mm
	Vzdálenost pojezdu osy Z2	270 mm
	Tolerance házení vřetena	≤ 0,004 mm
	Opakovaná přesnost X/Y/Z	≤ 0,002 mm
	Přesnost polohování X/Y/Z	≤ 0,003 mm
Systém	Typ systému	Tchaj -wan SYNTEC 200TA
	Řízená osa	5
	Jednotka minimálního nastavení	0,001 mm
	Vysoká rychlost podávání	24 m/min
	LCD	Barevná obrazovka
Nářadí	Hlavní nástroj vřetena OD	6 kusů (16 mm x 16 mm)
	Boční frézovací rotační nástroj	2 kusy zástrčka a vložka typu ER16 3 multifunkční nástroje plug and insert
	Nástroj pro fixaci čelní plochy hlavního vřetena	3 kusy × ER16+ 1 ER20
	Upevňovací nástroj na čelní straně vřetena	4 kusy × ER16
Motor	Hlavní výkon vřetena	5,5 kW
	Síla vřetena	5,5 kW
	Jmenovitý výkon servomotoru	0,75 KW
	Jmenovitý výkon rotačního nástroje pro boční frézování	0,75 KW
	Výkon chladicího čerpadla	0,22 KW
	Výkon mazacího čerpadla	24W
-	Výkonová kapacita	20kw
	Výška hlavního vřetena	1060
	Velikost stroje (DŠV)	2650X1400X1980
	Předběžný vzduch	Nad 0r se rovná 0,4 MPa
	N.W.	3200 kg

Hlavní značka příslušenství a místo původu

název	Původ a značka
Operační systém	Tchaj -wan SYNTEC
Spinlde a řidič	Elektrické vřeteno pro chlazení oleje/ovladač Syntec
Ložisko	Japonsko NSK
Vodicí kolejnice	Japonsko THK
Vodicí šroub	Japonsko THK
Servomotor	SYNTEC
Řidič motoru	SYNTEC
Elektrické součásti	Německo Schneider
Mazací systém	Japonsko Herg
Relé	Japonsko Omron
Tahový spínač	Japonsko Omron
Magnetický ventil	Tchaj -wan Airtag

Parametry stroje

Dvouvřetenový švýcarský CNC soustruh MA25-5II

Systém	Tchaj -wan Syntec	Syntec220TB
	Řídicí kanál	Dvoukanálový
	Minimální nastavovací jednotka	0,001 mm
	Nejvyšší rychlost pohybu	24 m/min
Obráběcí schopnost	Max. Průměr zpracování	25 mm
	Maximální délka podávání materiálu najednou	S vodicím pouzdrem	195 mm
		Bez vodicího pouzdra	1: 2,5 D （Průměr: Délka）
	Max. Průměr vrtání hlavního vřetena	Hlavní vřeteno Axiální	Φ10 mm
	Max. Závitník hlavního vřetena	Hlavní vřeteno Axiální	M10
	Maximální hloubka vrtání hlavního vřetena	Hlavní vřeteno Axiální	45 mm
	Průměr vrtání rotační hlavy max.	Radiální	Φ10 mm
	Rotační hlava max. Závitování průměr.	Radiální	M8
	Max. Průměr vrtání pomocného vřetena	Dílčí vřeteno axiální	Φ10 mm
	Max. Závitování dílčího vřetena	Dílčí vřeteno axiální	M8
Nástroje	Uspořádání nástroje	Nástroje horní řady
	Nástroj pro soustružení hlavního vřetena	6 kusů	1 16X16mm+5 12X12mm
	Rotační hlava na straně hlavního vřetena	4 ks	2 ER11+2 ER16
	Hlavní držák nástroje na čelní straně vřetena	4 ks	ER11/ER16
	Upevněný držák nástroje na čelní straně vřetena	4 ks	ER11/ER16
Hlavní vřeteno	Typ hlavního/vedlejšího vřetena	Vestavěné elektrické hlavní vřeteno pro chlazení oleje
	Rychlost hlavního/vedlejšího vřetena	8 000 ot/min
	Indexování hlavního/vedlejšího vřetena	0.001°
	Hlavní/Vedlejší vřeteno skrz celou díru	26 mm
	Výška středu hlavního/vedlejšího vřetena	1018,5 mm
Výkon motoru	Hlavní výkon vřetena	2,5 kW/3,7 kW
	Síla vřetena	2,5 kW/3,7 kW
	Výkon motoru s boční rotační hlavou	0,75 kW
	Boční rychlost rotační hlavy	6000 ot/min
	Číslo osy pohybu	5 os	X1、Y1、Z1、X2、Z2
	Výkon motoru s pohyblivou osou	0,75 kW
Ostatní	přijímač zařízení	Krátké díly	pásový dopravník
		Dlouhé díly	Zadní vysunutí vřetena
	Zdroj napájení	15 kw
	Tlak vzduchu	Nad 0,4 MPa
	Objem olejové nádrže	250L
	Velikost soustruhu	2.4m×1.4m×1.7m
	Hmotnost soustruhu	3050 kg

Konfigurace stroje

název	Značka	Dodavatelská oblast
Operační systém	SYNTEC	Čína Tchaj -wan
Vřeteno a ovladač	Elektrické vřeteno pro chlazení oleje/ovladač Syntec	Čína Tchaj -wan
Ložisko	NSK	Japonsko
Vodicí kolejnice	THK/Rexroth	Japonsko/Německo
Kuličkový šroub	THK	Japonsko
Servomotor	SYNTEC	Čína Tchaj -wan
Řidič motoru	SYNTEC	Čína Tchaj -wan
Elektrické součásti	schneider	Německo
Mazací systém	Herg	Japonsko
Relé	Omron	Japonsko
Koncový spínač	Omron	Japonsko
Elektromagnetický ventil	Airtag	Čína Tchaj -wan

Možné doplňky

Položka možností	Doporučená značka
Otočné vodicí pouzdro	Nanjing Jianke
Automatický podavač tyčí	Suzhou IEMCA
kleština/vodicí pouzdro	Sichuan H& B
Automatický dopravník třísek	Suzhou (LNS)
sběrač olejové mlhy	Fujian Haosheng
Vysokotlaké čerpadlo	Přesnost Kunshan jingyue
Otočná hlava čelní plochy	Nanjing Jianke
Nasaďte a zasuňte nástroje （otočná základna）	Čína Tchaj -wan Songjia
