Pětiosý soustruh je CNC soustruh s 5osou obráběcí schopností. V oblasti soustruhů se termínem "5osý" rozumí počet směrů, ve kterých se může řezný nástroj pohybovat pro obrábění. Obecně platí, že v pětiosém obráběcím centru se řezný nástroj pohybuje na lineárních osách X, Y a Z a otáčí se na osách A a B, aby se přiblížil k cílovému obrobku z libovolného směru. Jakmile je tato technologie aplikována na soustruh, nazývá se 5osý CNC soustruh.

Obecně platí, že pětiosý CNC soustruh má možnosti frézování a samotná soustružník a frézka se také nazývá soustruh. Jedná se o obráběcí stroj, který otáčí obrobkem v osách X a provádí různé operace, včetně řezání, knurlingu, koncové plochy, obracení a obrábění dalších os. Tyto obráběcí procesy se provádějí pomocí nástroje připojeného k vřetenu, který se aplikuje na obrobek a vytváří symetrický objekt pro obrábění symetrické osy, který je poháněn vřetenem nebo hlavními součástmi vřetena. Víceosá CNC centra někdy obsahují mnoho vřeten.

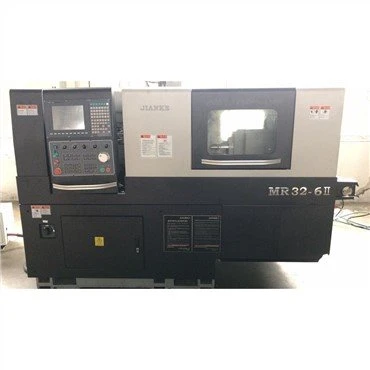

Vzhled a struktura stroje

vzhled	Rámeček nástroje

parametr

položka			MA25-5II
obrábění	Velikost materiálu mm		Φ2mm-Φ25mm
	Maximální průměr zpracování dílčího vřetena		Φ25mm
	Maximální délka zpracování najednou		320 mm
	Maximální průměr vrtání hlavního vřetena		Φ10mm
	Maximální průměr vrtání dílčího vřetena		Φ8mm
	Průměr poklepání hlavního vřetena		M6*1,0
	Průměr poklepání dílčího vřetena		M8
	Maximální hloubka vrtání hlavního vřetena		25 mm
	Maximální hloubka vrtání dílčího vřetena		120 mm
	Boční otočný nástroj maximální průměr vrtání		Φ8mm
	Boční otočný nástroj max. průměr klepnutí		M6
	Otočný nástroj pro otočný obličej koncového vřetena Maximální průměr vrtání		Φ6mm
	Otočný nástroj pro otočný obličej koncového vřetena Max. průměr klepnutí		M5
	X cestovní vzdálenost		95 mm
	Cestovní vzdálenost Y		360 mm
	Z cestovní vzdálenost		320 mm/430 mm
	Posudek X2		320 mm
	Z2 posudek		270 mm
vřeteno	Rychlost hlavního vřetena		10 ~ 8000 ot /min
	Rychlost dílčího vřetena		10 ~ 8000 ot /min
	Indexování min. osy C hlavního a dílčího vřetena		0.001°
	Hlavní vřeteno v průměru otvoru		Φ27mm
	Tolerance vřetena		Méně než 0,004 mm
	Opakovaná přesnost X/Y/Z		Méně než 0,002 mm
	Přesnost polohování X/Y/Z		Méně než 0,003 mm
	X/Y/Z/X2/Z2 výkon servomotoru		0,75 KW
systém	Typ systému		Tchaj-wan SYNTEC 200TA
	Řízená osa		6osý/ 2kanálový systém
	Minimální nastavení jednotky		0,001 mm
	Rychlá rychlost podávání		24m/min
	displej lcd		Obrazovka Barvy
nástroj	Nástroj O.D. hlavního vřetena		5 kusů (12mmX12mm) + 1 kus (16x16)
	Boční frézovací rotační nástroj	Vložit typ zástrčky	3 kusy x ER16 6000 ot/min
		Pevný textový nástroj	2 kusy x ER11
	Pevný nástroj pro plochu konce hlavního vřetena		4 kusy XER16
	Pevný nástroj plochy koncového vřetena		4 kusy XER16
motor	Výkon hlavního vřetena		3,7 KW
	Výkon dílčího vřetena		2,2 KW
	Jmenovitý výkon bočního frézování		0,75 KW
	Výkon chladicího čerpadla		0,22 KW
	Výkon mazací čerpadlo		24W
jiní	Sběrač dílů		Pásový dopravník pro sběr dílů
	Výkonová kapacita		Asi 15kw
	Výška hlavního vřetena		1018 mm
	Velikost stroje (L WH)		2575X1480X1750
	Předsudek vzduchu		Nad 0.4MPa
	N.W.		Asi 2100KGS

Hlavní značka příslušenství a místo původu

Jméno	Původ a značka
Operační systém	Tchaj-wan SYNTEC
Páteř a ovladač	Elektrické vřeteno pro chlazení oleje /ovladač Syntec
ložisko	Japonsko NSK
Vodicí lišta	Japonsko THK
Vodicí šroub	Japonsko THK
Servomotor	Tchaj-wan SYNTEC
Řidič motoru	Tchaj-wan SYNTEC
Elektrické komponenty	Německo Schneider
Mazací systém	Japonsko Herg
relé	Japonsko Omron
Přepínač tahu	Japonsko Omron
Magnetický ventil	Tchajwanská letecká značky

Parametry stroje

Dvojité vřeteno švýcarský CNC soustruh ZR20-5II

systém	Tchaj-wan Syntec	Syntec220TB
	Řídicí kanál	Dvojitý kanál
	Minimální nastavení jednotky	0,001 mm
	Nejrychlejší rychlost pohybu	24 m/min
Obráběcí schopnost	Maximální zpracování dia.	20 mm
	Maximální délka krmení materiálu najednou	S vodicí keře	90 mm
		Bez vodicí keře	1:2,5D (průměr:délka)
	Hlavní vřeteno maximální vrtací průměr.	Hlavní vřetenoAxiální	Φ10mm
	Hlavní vřeteno max.	Hlavní vřetenoAxiální	M8
	Maximální hloubka vrtání hlavního vřetena	Hlavní vřetenoAxiální	40 mm
	Rotační hlava max vrtací dia.	radiální	Φ10mm
	Rotační hlava max.	radiální	M8
	Dílčí vřeteno maximální vrtací průměr.	Dílčí vřeteno Axiální	Φ10mm
	Dílčí vřeteno max.	Dílčí vřeteno Axiální	M8
nářadí	Uspořádání nástrojů	Nástroje s dvojitou řadou na obou stranách
	Nástroj pro otáčení hlavního vřetena	5 kusů	12X12 mm
	Otočná hlava na straně hlavního vřetena	4 kusy	2 ER11+2 ER16
	Pevný držák nástroje na koncovou plochu hlavního vřetena	4 kusy	ER11/ER16
	Pevný držák koncové plochy dílčího vřetena	4 kusy	ER11/ER16
Hlavní vřeteno	Typ hlavního/dílčího vřetena	Zabudování olejového chlazení elektrického hlavního vřetena
	Rychlost hlavního/dílčího vřetena	8000 ot/min
	Indexování hlavního/dílčího vřetena	0.001°
	Hlavní/dílčí vřeteno přes celé dia	22 mm
	Výška středu hlavního/dílčího vřetena	990 mm
Výkon motoru	Výkon hlavního vřetena	2,2 kw/3,5 kw
	Výkon dílčího vřetena	2,2 kw/3,5 kw
	Výkon motoru s boční otočnou hlavou	0,75 kw
	Boční otáčky hlavy	6000 ot/min
	Číslo pohyblivé osy	5 os	X1, Y1, Z1, X2, Z2
	Pohybující se osa výkon motoru	0,75 kw
jiní	zařízení přijímače dílů	Krátké díly	dopravní pás
		Dlouhé díly	Výsub vřetena
	zdroj proudu	13,5 kw
	tlak vzduchu	Nad 0.4MPa
	Objem olejové nádrže	170L
	Velikost soustruhů	2,2 m×1,45 m×1,69 m
	Hmotnost soustruhu	2540KG

Konfigurace počítače

Jméno	značka	Dodavatelská oblast
Operační systém	SYNTEC	Čína Tchaj-wan
Vřeteno a ovladač	Elektrické vřeteno pro chlazení oleje /ovladač Syntec	Čína Tchaj-wan
ložisko	NSK	Japonsko
Vodicí lišta	THK/Rexroth	Japonsko/Německo
Kulový šroub	THK	Japonsko
Servomotor	SYNTEC	Čína Tchaj-wan
Řidič motoru	SYNTEC	Čína Tchaj-wan
Elektrické komponenty	Schneider	Německo
Mazací systém	Herg	Japonsko
relé	Omron	Japonsko
koncový vypínač	Omron	Japonsko
Elektromagnetický ventil	Airtag	Čína Tchaj-wan

Volitelné příslušenství

Položka možností	Doporučená značka
Otočný vodicí keř	Nanjing Jianke
Automatický podavač tyčí	Su-čou IEMCA
pouzdro kleštiny/vodicí pouzdro	S'-čchuan H&b
Automatický přepravce třísek	Su-čou (LNS)
sběrač olejové mlhy	Fujian Haosheng
Vysokotlaké čerpadlo	Kunshan jingyue přesnost
Otočná hlava koncového obličeje	Nanjing Jianke
Nástroje plu a břitových desticí (otočná základna)	Čína Tchaj-wan songjia
